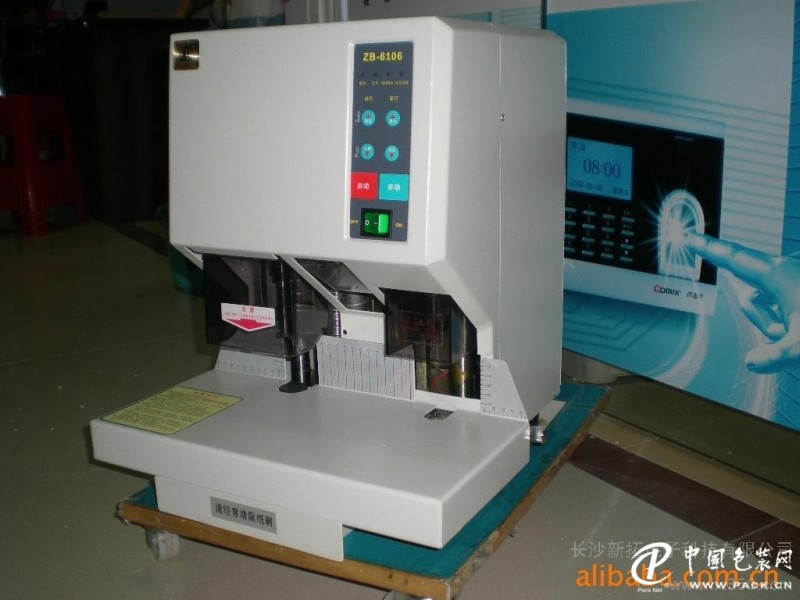

　　本实用新型专利技术涉及一种新型的自动打孔装订机，包括底座，底座的上方左侧设有打孔机构，底座上方的右侧设有用于装订的压铆机构，打孔机构包括一个设置在底座上方的打孔导柱安装座，打孔导柱安装座内垂直活动安装有一根垂直于底座上的打孔导柱，打孔导柱的上部与安装在打孔导柱安装座上方的动力输出机构连通，打孔导柱下端安装有一个钻头，打孔导柱安装座的下端设有一个套装在打孔导柱和钻头外的抽气套筒，抽气套筒上部与一个抽气泵连通，抽气套筒上端与打孔导柱安装座连接且封口，抽气套筒的下端面开口。动力输出机构包括一个电机，电机的输出端同轴设有一个输出齿轮，打孔导柱的上端与一根垂直方向设置的齿条同轴连接，输出齿轮与齿条齿合传动。（*该技术在2025年保护过期，可自由使用*）

　　现有技术中的装订机，通常包括打孔和压铆两个结构，先行打孔后如何进行压铆后装订，但是在实际操作过程中，会产生大量纸末，对周遭的操作环境有影响。

　　本技术所要解决的技术问题是:提供一种新型的自动打孔装订机。为解决上述技术问题，本技术采用以下技术方案:—种新型的自动打孔装订机，包括底座，其特征在于:所述底座的上方左侧设有打孔机构，所述底座上方的右侧设有用于装订的压铆机构，所述打孔机构包括一个设置在底座上方的打孔导柱安装座，所述打孔导柱安装座内垂直活动安装有一根垂直于底座上的打孔导柱，所述打孔导柱的上部与安装在打孔导柱安装座上方的动力输出机构连通，所述打孔导柱下端安装有一个钻头，所述打孔导柱安装座的下端设有一个套装在打孔导柱和钻头外的抽气套筒，所述抽气套筒上部与一个抽气栗连通，所述抽气套筒上端与打孔导柱安装座连接且封口，所述抽气套筒的下端面开口。所述动力输出机构包括一个电机，所述电机的输出端同轴设有一个输出齿轮，所述打孔导柱的上端与一根垂直方向设置的齿条同轴连接，所述输出齿轮与齿条齿合传动。所述打孔导柱

　　一种新型的自动打孔装订机，包括底座(1)，其特征在于：所述底座(1)的上方左侧设有打孔机构(2)，所述底座(1)上方的右侧设有用于装订的压铆机构(3)，所述打孔机构(2)包括一个设置在底座(1)上方的打孔导柱安装座(4)，所述打孔导柱安装座(4)内垂直活动安装有一根垂直于底座(1)上的打孔导柱(5)，所述打孔导柱(5)的上部与安装在打孔导柱安装座(4)上方的动力输出机构连通，所述打孔导柱(5)下端安装有一个钻头(6)，所述打孔导柱安装座(4)的下端设有一个套装在打孔导柱(5)和钻头(6)外的抽气套筒(7)，所述抽气套筒(7)上部与一个抽气泵(8)连通，所述抽气套筒(7)上端与打孔导柱安装座(4
