本技术针对传统手动装订打孔机自动化程度低、孔距无法独立调节的问题，提出一种全自动孔距可调式装订打孔机。通过升降驱动机构与直线驱动机构实现打孔钻头的自动升降与位置调节，采用三孔结构并支持左右打孔电机独立移动，可灵活设定不同孔距。同时配备激光定位系统提升操作精度，显著提升装订效率与操作便捷性。

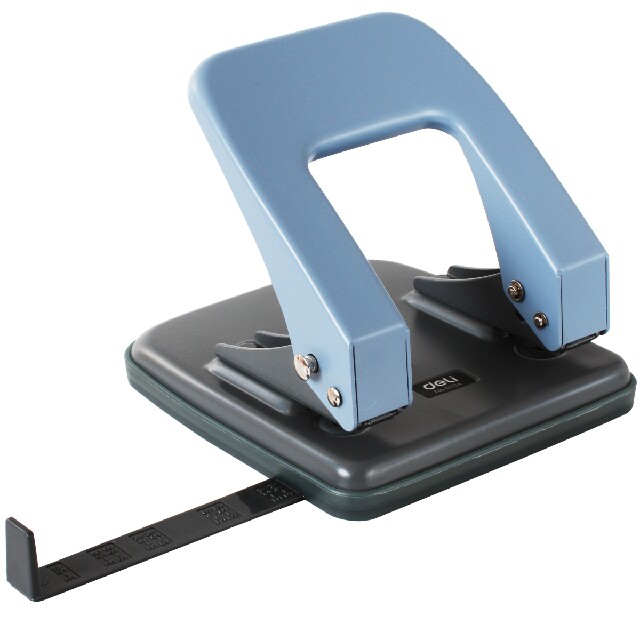

　　1、现有文件、档案装订打孔机，一般采用手动下压式打孔，这种手动方式下压的方式，存在以下不足：1、自动化程度低。2、对文件、档案打孔孔距无法进行单独调节。为了提高装订打孔机的自动化程度，为此，我们在原有的基础上进行优化改进，并提出一种全自动孔距可调式装订打孔机。

　　1、本实用新型的目的是为了解决现有技术中存在自动化程度低的缺点，而提出的一种全自动孔距可调式装订打孔机。该全自动孔距可调式装订打孔机自动化程度高，对文件、档案的打孔更加省力，同时也可提高打孔效率，且两侧的打孔孔距可任意设定，且可独立进行调节，可实现文件、档案不同孔距的打孔作业。

　　3、设计一种全自动孔距可调式装订打孔机，包括底座，所述底座上固定设有拱型结构的支架，所述支架的内部两侧固定设有升降光轴，所述升降光轴上滑动连接有升降架，所述支架上固定设有用于推动升降架升降的升降驱动机构，所述升降架上固定设有两个平移光轴，两个所述平移光轴的中部固定设有固定打孔电机，所述固定打孔电机两侧分别设有独立移动的左移动打孔电机和右移动打孔电机，所述左移动打孔电机和右移动打孔电机分别固定设置在对应的平移滑块上，所述平移滑块滑动连接在两个所述平移光轴上，所述升降架的两端设有用于驱动平移滑块移动的直线驱动机构，所述固定打孔电机、左移动打孔电机和右移动打孔电机的输出端上固定设有打孔钻头，所述支架的背部固定设有电路板，所述电路板连接有用于控制固定打孔电机、左移动打孔电机、右移动打孔电机、升降驱动机构和直线驱动机构的触摸屏，所述触摸屏设置在机壳上。

　　4、进一步的，所述底座的侧部设有可调的第一挡纸板，所述底座上并位于所述支架的后方设有可调的第二挡纸板。

　　5、进一步的，所述升降架上固定设有与所述升降光轴适配的轴套，所述轴套套设在所述升降光轴上。

　　6、进一步的，所述升降驱动机构包括升降驱动电机、升降齿条和齿轮，所述升降驱动电机固定设置在支架上，所述升降齿条竖直固定在所述升降架上，所述齿轮固定设置在升降驱动电机的转轴上，并与所述升降齿条相啮合，所述支架的顶、底部设有用于限定升降架升降距离的限位传感器，限位传感器连接电路板。

　　7、进一步的，所述直线驱动机构包括平移驱动电机、丝杆和丝杆螺母，所述平移驱动电机固定设置在升降架的侧部，所述丝杆通过联轴器连接在平移驱动电机的转轴上，所述丝杆螺母固定设置在平移滑块上，所述丝杆螺母螺纹连接在丝杆上，所述丝杆的两端设有用于限定平移滑块平移距离的限位传感器，限位传感器连接电路板。

　　8、进一步的，所述支架与升降架之间设有升降辅助机构，所述升降辅助机构包括升降辅助齿轮和升降辅助齿条，所述升降辅助齿条竖直固定在所述升降架的两侧，所述升降辅助齿轮转动连接在所述支架的两侧，相互对应的所述升降辅助齿轮和升降辅助齿条相啮合。

　　9、进一步的，还包括压纸板，所述压纸板位于打孔钻头的下方，所述压纸板的两端固定设有限位杆，所述限位杆滑动连接在所述升降架上，所述限位杆上套设有弹簧，所述压纸板和底座上对应每个所述打孔钻头的位置设有通孔。

　　10、进一步的，还包括打孔定位机构，所述打孔定位机构包括横向激光灯和纵向激光灯，所述横向激光灯倾斜设置在升降架的两侧，射出的光线在所述底座上形成横向定位线，所述纵向激光灯设置在左移动打孔电机轴线的纵向面上，射出的光线在所述底座上形成纵向定位线，所述纵向定位线与横向定位线位于打孔钻头的正下方交叉形成的十字光标。

　　12、(1)、本实用新型自动化程度高，通过设置升降驱动机构和直线驱动机构可实现打孔钻头的自动升降和打孔距离的自动调节，实现装订打孔机的自动化调节，采用自动化打孔，使得对文件、档案的打孔更加省力，同时也提高了打孔的效率。

　　13、(2)、本实用新型采用三孔打孔结构，三孔的距离可任意、单独进行调节，方便文件、档案在装订打孔的自由调节，可实现文件、档案不同孔距的打孔作业。

　　1.一种全自动孔距可调式装订打孔机，包括底座(1)，所述底座(1)上固定设有拱型结构的支架(2)，其特征在于，所述支架(2)的内部两侧固定设有升降光轴(3)，所述升降光轴(3)上滑动连接有升降架(4)，所述支架(2)上固定设有用于推动升降架(4)升降的升降驱动机构；

　　2.根据权利要求1所述的一种全自动孔距可调式装订打孔机，其特征在于，所述底座(1)的侧部设有可调的第一挡纸板(11)，所述底座(1)上并位于所述支架(2)的后方设有可调的第二挡纸板(12)。

　　3.根据权利要求1所述的一种全自动孔距可调式装订打孔机，其特征在于，所述升降架(4)上固定设有与所述升降光轴(3)适配的轴套(41)，所述轴套(41)套设在所述升降光轴(3)上。

　　4.根据权利要求1所述的一种全自动孔距可调式装订打孔机，其特征在于，所述升降驱动机构包括升降驱动电机(42)、升降齿条(43)和齿轮(44)，所述升降驱动电机(42)固定设置在支架(2)上，所述升降齿条(43)竖直固定在所述升降架(4)上，所述齿轮(44)固定设置在升降驱动电机(42)的转轴上，并与所述升降齿条(43)相啮合，所述支架(2)的上下设有用于限定升降架(4)升降距离的限位传感器，限位传感器连接电路板(9)。

　　5.根据权利要求1所述的一种全自动孔距可调式装订打孔机，其特征在于，所述直线驱动机构包括平移驱动电机(52)、丝杆(53)和丝杆螺母(54)，所述平移驱动电机(52)固定设置在升降架(4)的侧部，所述丝杆(53)通过联轴器连接在平移驱动电机(52)的转轴上，所述丝杆螺母(54)固定设置在平移滑块(51)上，所述丝杆螺母(54)螺纹连接在丝杆(53)上，所述丝杆(53)的两端设有用于限定平移滑块(51)平移距离的限位传感器，限位传感器连接电路板(9)。

　　6.根据权利要求1所述的一种全自动孔距可调式装订打孔机，其特征在于，所述支架(2)与升降架(4)之间设有升降辅助机构，所述升降辅助机构包括升降辅助齿轮(21)和升降辅助齿条(45)，所述升降辅助齿条(45)竖直固定在所述升降架(4)的两侧，所述升降辅助齿轮(21)转动连接在所述支架(2)的两侧，相互对应的所述升降辅助齿轮(21)和升降辅助齿条(45)相啮合。

　　7.根据权利要求1所述的一种全自动孔距可调式装订打孔机，其特征在于，还包括压纸板(8)，所述压纸板(8)位于打孔钻头(7)的下方，所述压纸板(8)的两端固定设有限位杆(82)，所述限位杆(82)滑动连接在所述升降架(4)上，所述限位杆(82)上套设有弹簧(83)，所述压纸板(8)和底座(1)上对应每个所述打孔钻头(7)的位置设有通孔(81)。

　　8.根据权利要求1所述的一种全自动孔距可调式装订打孔机，其特征在于，还包括打孔定位机构，所述打孔定位机构包括横向激光灯(22)和纵向激光灯(23)，所述横向激光灯(22)倾斜设置在升降架(4)的两侧，射出的光线)上形成横向定位线)设置在左移动打孔电机(62)轴线的纵向面上，射出的光线)上形成纵向定位线，所述纵向定位线与横向定位线)的正下方交叉形成的十字光标。

　　本技术公开了一种全自动孔距可调式装订打孔机，涉及装订打孔机技术领域，包括底座，底座上固定设有支架，支架的内部两侧固定设有升降光轴，升降光轴上滑动连接有升降架，支架上固定设有用于推动升降架升降的升降驱动机构，升降架上固定设有两个平移光轴，两个平移光轴的中部固定设有固定打孔电机，固定打孔电机两侧分别设有独立移动的左移动打孔电机和右移动打孔电机，升降架的两端设有用于驱动左移动打孔电机和右移动打孔电机独立移动的直线驱动机构，支架的背部固定设有电路板。本技术自动化程度高，对文件、档案的打孔更加省力，同时也可提高打孔效率，可任意设定打孔孔距，可实现文件、档案不同孔距的打孔作业。
