　　1.本实用新型涉及档案管理技术领域，具体的说是一种纸质档案三孔一线辅助装订装置。

　　2.抽水蓄能基建期工程项目档案较多，需要对档案进行分类整理后再将档案打孔装订起来。

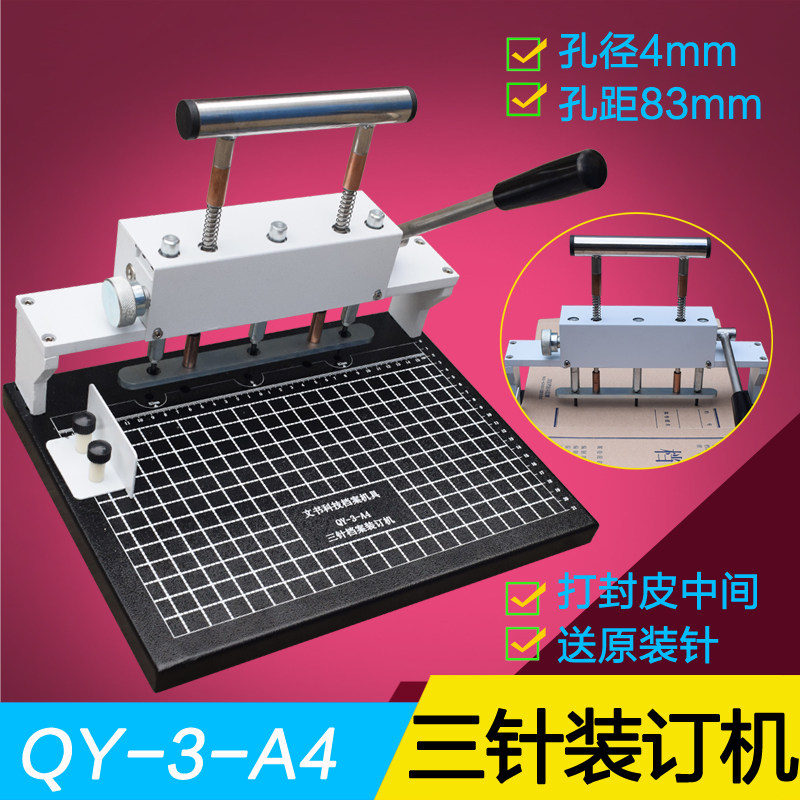

　　3.现有的装订装置需要人工手动排挡，将档案整理对齐，再送到装订位置，通过三孔一线装订机进行打孔、装订，操作较为繁琐，使得人力成本增加，工作人员在整理过程中纸张容易滑落且工作人员经常被纸质文件划伤，如整理不到位纸张没有对齐无法保证打孔位置一致，还会使打孔错乱，影响装订质量。

　　4.为了解决上述问题，经检索，cn4x公开了一种纸质档案装订辅助装置，包括板状档案套、板状楔板，在档案套的正面和背面对应开有若干圆形缝针孔，缝针孔通过连槽连接，档案套内设有调位推板，调位推板通过弹簧与档案套内壁垂直连接，档案套中心处开有螺纹孔，螺纹孔内配有调位螺栓，使用时，将纸质档案装订的一边装入档案套内，旋转调位螺栓，用调位推板推动档案移动，再往档案套内塞入楔板，固定纸质档案，用订书机在缝针孔和连槽内对纸质档案进行装订即可。

　　5.此种结构存在的不足之处为：一是将档案装订的一边装入档案套内，通过调位螺栓旋转，带动调位推板直线移动以使档案对齐，档案未装订的一边没有限位固定，无法控制调位推板直线移动的位置，档案对齐效果不好，容易造成打孔位置不准，在调位推板推动的过程中，纸张整理的状态无法查看，容易造成纸张的弯折，影响纸张对齐效果，同时通过调位螺栓带动调位推板移动，实际使用过程操作麻烦，档案整理效率低；二是通过在档案套内插入楔板对档案进行固定，固定效果差，并不能很好的对档案进行限位，档案未装订的一边相对档案装订的一边顶的紧，容易造成档案打孔位置不准，影响档案的装订。

　　6.本实用新型的目的是解决上述现有技术的不足，提供一种结构简单、档案对齐效果好、节省人力成本、打孔位置精准的纸质档案三孔一线.本实用新型解决其技术问题所采用的技术方案是：

　　8.一种纸质档案三孔一线辅助装订装置，其特征在于：包括档案辅助装订盒、档案侧边对齐顶推装置、档案压紧装置，所述档案辅助装订盒包括左底板、左侧挡板、左前挡板、左后挡板，所述左底板的前端与左前挡板的下端固定连接，后端与左后挡板的下端固定连接，左侧与左侧挡板的下端固定连接，所述左侧挡板的上端面上开设有开口向上的开口槽，所述左底板上靠近左侧挡板的位置设有纵向设置的穿线.所述档案辅助装订盒的右侧设有档案侧边对齐顶推装置，所述档案侧边对齐顶推装置包括右侧推板、顶推滑轨、滑块，所述顶推滑轨沿档案辅助装订盒横向设置，所述滑块

　　与顶推滑轨滑动配合，所述滑块与右侧推板相连接，所述右侧推板与档案辅助装订盒配合的端面上设有限位凸起或限位凹槽，所述档案辅助装订盒与右侧推板配合的端面上设有限位凹槽或限位凸起，所述档案侧边对齐顶推装置经限位凸起或限位凹槽与档案辅助装订盒上的限位凹槽或限位凸起相配合限位，当限位凸起卡在限位凹槽内时，档案辅助装订盒与档案侧边对齐顶推装置形成与档案纸大小相匹配的开口朝上的盒体；

　　10.所述档案压紧装置包括下压板，所述下压板与左前挡板和或左后挡板的上端铰接，所述下压板的形状为弧形，下压板压在档案上时，所述下压板的弧形开口朝上，将档案装在档案辅助装订盒内，并通过档案侧边对齐顶推装置顶推使档案对齐，再通过档案压紧装置压紧，三孔一线装订机设在开口槽的一侧下压打孔，开口槽的设置便于三孔一线装订机工作打孔，以防止档案辅助装订盒影响档案的打孔，整体结构简单，操作方便、无需人工排齐，档案整理快速便捷。

　　11.本实用新型所述档案侧边对齐顶推装置还包括右底板、右前挡板、右后挡板，所述右底板的前端与右前挡板的下端固定连接，后端与右后挡板的下端固定连接，右端与右侧推板的下端固定连接，所述滑块设在右底板的下端并与右底板固定连接，所述右前挡板和或右后挡板和或右底板的左端侧壁上设有限位凸起或限位凹槽，所述左前挡板和或左后挡板和或左底板的右端侧壁上设有限位凹槽或限位凸起，当左底板与右底板相接触、限位凸起卡在限位凹槽内时，档案辅助装订盒与档案侧边对齐顶推装置形成与档案纸大小相匹配的开口朝上的盒体，通过设置右底板、右前挡板、右后挡板以保证右侧推板推动的稳定性，在档案对齐的过程中，右底板、右前挡板和右后挡板的设置进一步对档案的侧边及底边进行限位，确保档案对齐效果好。

　　12.本实用新型所述档案辅助装订盒的下端固定连接有装订盒支撑架，通过设置装订盒支撑架以对档案辅助装订盒进行支撑，以便于三孔一线装订机打孔穿过穿线槽及方便走线装订，同时装订盒支撑架的设置也便于使左底板与右底板水平对齐，确保右侧推板能够对档案辅助装订盒内档案均顶推对齐。

　　13.本实用新型所述左前挡板的右端设有竖向设置的左前把手，所述左后挡板的右端设有竖向设置的左后把手，所述右前挡板的左端设有位置与左前把手相配合的右前把手，所述右后挡板的右端设有位置与左后把手相配合的右后把手，当右底板与左底板接触并经过限位凹槽与限位凸起卡紧后，可以一只手同时握住左前把手和右前把手，另一只手同时握住左后把手和右后把手，需要挪动纸质档案三孔一线辅助装订装置位置时，通过手握把手可以进一步防止左底板和右底板分离，确保档案的对齐效果。

　　14.本实用新型所述右侧推板的上端面上也开设有开口向上的开口槽，所述右底板上靠近右侧推板的位置设有纵向设置的穿线槽，在左侧挡板和右侧推板上均设置开口槽，右底板和左底板上均设置穿线槽，三孔一线装订机可以放在档案辅助装订盒的左侧或右侧，使用方便、操作灵活。

　　15.本实用新型所述下压板经扭簧与左前挡板和或左后挡板铰接，通过设置扭簧，进一步确保下压板压紧的效果好，以保证三孔一线装订机打孔效果好，打孔位置精准，方便装订。

　　16.本实用新型所述右侧推板背离档案辅助装订盒的端面上设有推拉把手，通过设置推拉把手，握住推拉把手以带动右侧推板向前移动，使用方便，操作简单。

　　17.本实用新型的有益效果为：将档案装在档案辅助装订盒内，并通过档案侧边对齐顶推装置顶推使档案对齐，再通过档案压紧装置压紧，三孔一线装订机设在开口槽的一侧下压打孔，开口槽的设置便于三孔一线装订机工作打孔，以防止档案辅助装订盒影响档案的打孔，整体结构简单，操作方便，无需人工排齐，档案整理快速便捷；通过设置装订盒支撑架以对档案辅助装订盒进行支撑，以便于三孔一线装订机打孔穿过穿线槽及方便走线装订，同时装订盒支撑架的设置也便于使左底板与右底板水平对齐，确保右侧推板能够对档案辅助装订盒内档案均进行顶推对齐；通过设置左前把手、左后把手、右前把手和右后把手，当右底板与左底板对齐并经过限位凹槽与限位凸起卡紧后，可以一只手同时握住左前把手和右前把手，另一只手同时握住左后把手和右后把手，需要挪动纸质档案三孔一线辅助装订装置位置时，通过手握把手可以进一步防止左底板和右底板分离，确保档案的对齐效果好。

　　18.图1是本实用新型档案辅助装订盒与档案侧边对齐顶推装置未接触结构示意图。

　　19.图2是本实用新型档案辅助装订盒与档案侧边对齐顶推装置接触结构示意图。

　　20.附图标记：档案辅助装订盒-1、左底板-101、穿线、左后挡板-104、左前把手-105、装订盒支撑架-2、档案侧边对齐顶推装置-3、右底板-301、右侧推板-302、右前挡板-303、右后挡板-304、右前把手-305、顶推滑轨-306、滑块-307、限位凸起-308、档案压紧装置-4、左支撑板-401、右支撑板-402、下压板-403。

　　22.如附图所示，一种纸质档案三孔一线辅助装订装置，包括档案辅助装订盒1、档案侧边对齐顶推装置3、档案压紧装置4，所述档案辅助装订盒1包括左底板101、左侧挡板102、左前挡板103、左后挡板104，所述左底板101的前端与左前挡板103的下端固定连接，后端与左后挡板104的下端固定连接，左侧与左侧挡板102的下端固定连接，所述左侧挡板102的上端面上开设有开口向上的开口槽1021，所述左底板101上靠近左侧挡板102的位置设有纵向设置的穿线的右侧设有档案侧边对齐顶推装置3，所述档案侧边对齐顶推装置3包括右侧推板302、顶推滑轨306、滑块307，所述顶推滑轨306沿档案辅助装订盒1横向设置，所述滑块307与顶推滑轨306滑动配合，所述滑块307与右侧推板302相连接，所述右侧推板302与档案辅助装订盒1配合的端面上设有限位凸起308或限位凹槽，所述档案辅助装订盒1与右侧推板302配合的端面上设有限位凹槽或限位凸起，所述档案侧边对齐顶推装置3经限位凸起或限位凹槽与档案辅助装订盒1上的限位凹槽或限位凸起相配合限位，当限位凸起卡在限位凹槽内时，档案辅助装订盒与档案侧边对齐顶推装置形成与档案纸大小相匹配的开口朝上的盒体；

　　24.所述档案压紧装置4包括下压板403，所述下压板403与左前挡板103和或左后挡板104的上端铰接，所述下压板403的形状为弧形，下压板403压在档案上时，所述下压板403的

　　弧形开口朝上，将下压板设置成弧形，以防止下压板压紧档案时造成纸张破损，将档案装在档案辅助装订盒1内，并通过档案侧边对齐顶推装置3顶推使档案对齐，再通过档案压紧装置4压紧，三孔一线的一侧下压打孔，开口槽1021的设置便于三孔一线装订机工作打孔，当档案盒中档案厚度较薄时，可以防止三孔一线装订机的打孔针下移过程中碰到左侧挡板102，影响档案的打孔，整体结构简单，操作方便、无需人工排齐，档案整理快速便捷。

　　25.所述档案侧边对齐顶推装置3还包括右底板301、右前挡板303、右后挡板304，所述右底板301的前端与右前挡板303的下端固定连接，后端与右后挡板304的下端固定连接，右端与右侧推板302的下端固定连接，所述滑块307设在右底板301的下端并与右底板301固定连接，所述右前挡板303和或右后挡板304和或右底板301的左端侧壁上设有限位凸起或限位凹槽，所述左前挡板103和或左后挡板104和或左底板101的右端侧壁上设有限位凹槽或限位凸起，当左底板101与右底板301相接触、限位凸起308卡在限位凹槽内时，档案辅助装订盒1与档案侧边对齐顶推装置3形成与档案纸大小相匹配的开口朝上的盒体，通过设置右底板301、右前挡板303、右后挡板304以保证右侧推板302推动的稳定性，在档案对齐的过程中，右底板301、右前挡板303和右后挡板304的设置进一步对档案的侧边及底边进行限位，确保档案对齐效果好。

　　26.此实施例中右底板301在朝向左底板101的侧壁上设有限位凸起308，左底板101在朝向右底板301的侧壁上设有限位凹槽，通过设置限位凸起308与限位凹槽的配合使档案顶推到位后，档案辅助装订盒1与档案侧边对齐顶推装置3卡紧，防止档案在装订或此辅助装订装置在移动的过程中档案产生位移。

　　27.所述档案辅助装订盒1的下端固定连接有装订盒支撑架2，通过设置装订盒支撑架2以对档案辅助装订盒1进行支撑，以便于三孔一线装订机打孔穿过穿线槽及方便走线装订，同时装订盒支撑架2的设置也便于使左底板101与右底板301水平对齐，确保右侧推板302能够对档案辅助装订盒1内档案均顶推对齐。

　　28.所述左前挡板103的右端设有竖向设置的左前把手105，所述左后挡板104的右端设有竖向设置的左后把手，所述右前挡板303的左端设有位置与左前把手105相配合的右前把手305，所述右后挡板304的右端设有位置与左后把手相配合的右后把手，当右底板301与左底板101接触并经过限位凹槽与限位凸起卡紧后，可以一只手同时握住左前把手和右前把手，另一只手同时握住左后把手和右后把手，需要挪动纸质档案三孔一线辅助装订装置位置时，通过手握把手可以进一步防止左底板101和右底板301分离，确保档案的对齐效果好。

　　29.所述右侧推板302的上端面上也开设有开口向上的开口槽1021，所述右底板301上靠近右侧推板302的位置设有纵向设置的穿线，右底板301和左底板101上均设置穿线，三孔一线装订机可以放在档案辅助装订盒1的左侧或右侧，使用方便、操作灵活。

　　30.所述下压板403经扭簧与左前挡板103和或左后挡板104铰接，通过设置扭簧，进一步确保下压板压紧的效果好，以保证三孔一线装订机打孔效果好，打孔位置精准，方便装订。

　　31.此实施例中下压板403设在左前挡板103的上端，左前挡板103的上端设有左支撑

　　板401、右支撑板402，左支撑板401和右支撑板402相对设置，左支撑板401和右支撑板402之间设有转轴，转轴的一端与左支撑板401可转动连接，另一端与右支撑板402可转动连接，下压板403的一端与转轴固定连接，转轴上套接有扭簧，以使下压板压在档案上时，在扭簧的作用力下压紧效果更好。下压板403也可根据需要在左前挡板103和左后挡板104上都设置。

　　32.所述右侧推板302背离档案辅助装订盒1的端面上设有推拉把手，通过设置推拉把手，握住推拉把手以带动右侧推板向前移动，使用方便，操作简单。

　　33.本实用新型使用时，将档案放在档案辅助装订盒1内，推动档案侧边对齐顶推装置3沿着顶推滑轨306左移，档案侧边对齐顶推装置3在左移的过程中使档案的侧边逐渐对齐，最终档案侧边对齐顶推装置3上的限位凸起卡在档案辅助装订盒1上的限位凹槽内；转动下压板403，使下压板403压在档案辅助装订盒内的档案上，将档案压紧，便于后续档案的打孔和装订；一只手同时握住左前把手105和右前把手305，另一只手同时握住左后把手和右后把手，将纸质档案三孔一线辅助装订装置移动到三孔一线装订机上，设有开口槽的一侧推到三孔一线装订机的打孔针处，或将三孔一线装订机移到纸质档案三孔一线辅助装订装置设有开口槽的一侧，三孔一线装订机工作，对档案进行打孔，档案打孔后通过穿线对档案进行装订，档案装订好以后将档案取出放到档案盒中存档。
